Kleine Reaktoren
für hohen Druck
modular • robust • bewährt
Home > HiClave Reaktoren > HiClave F

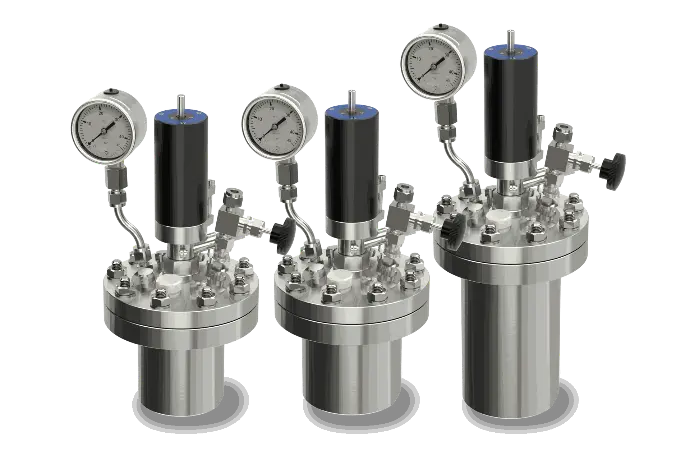

Die Hochdruckreaktoren der HiClave-F sind von 250 bis 1.000 ml im Standard verfügbar.

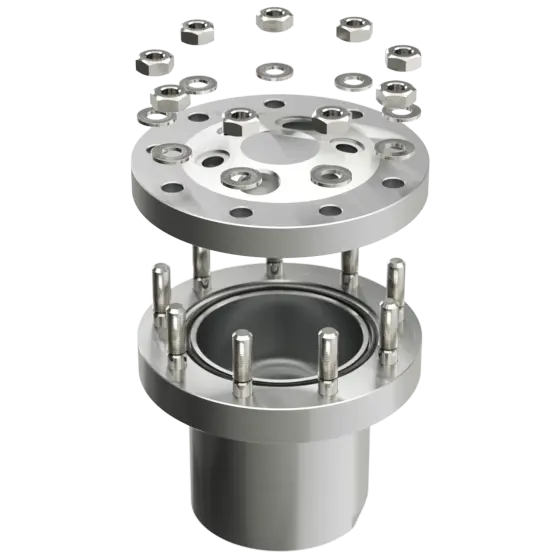

Der HiClave-F ist mit einem robusten Flanschverschluss für erhöhte Betriebsdrücke und Temperaturen versehen. Gleichzeitig bietet die F-Serie die größte Auswahl an Dichtungswerkstoffen.
Verschiedene Behältergrößen und Ausstattungsoptionen, wie Trichter für Flüssigkeitszugabe oder verschiedene Sensoren, ermöglichen die Anpassung des Systems an Ihre Aufgabenstellung im Labor.

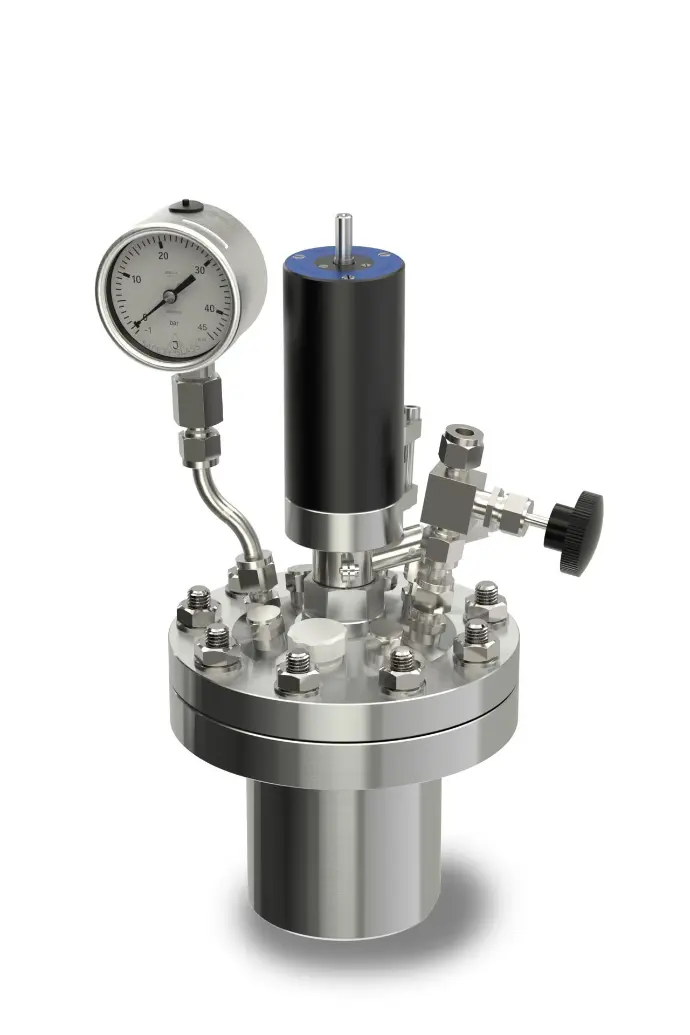

Inhalt
250 ml
Durchmesser
ø 60mm
Max. Temperatur
350°C
Max. Druck
400 bar
Anschlüsse
bis zu 8

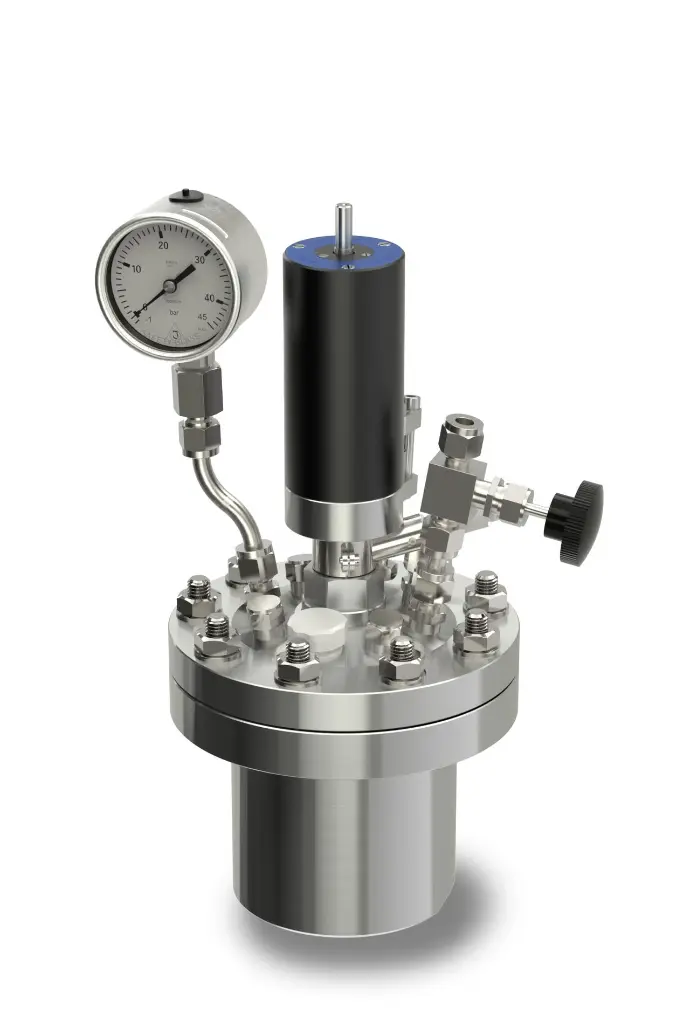

Inhalt
500 ml
Durchmesser
ø 88mm
Max. Temperatur
350°C
Max. Druck
400 bar
Anschlüsse
bis zu 8

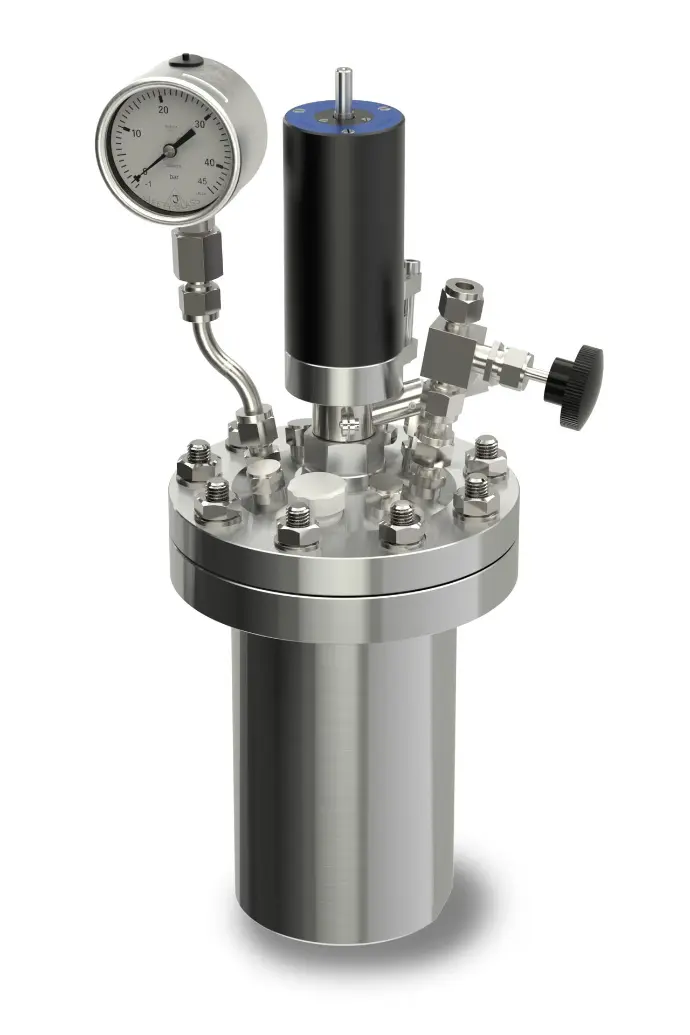

Inhalt
1000 ml
Durchmesser
ø 88mm
Max. Temperatur
350°C
Max. Druck
400 bar
Anschlüsse
bis zu 8
Sie suchen eine maßgeschneiderte Lösung?
Gemeinsam konfigurieren wir komplette Systeme die exakt auf Ihre Anforderungen abgestimmt sind.
Nehmen Sie gerne Kontakt mit uns auf.
Materialkombinationen
Edelstahl, Hastelloy®, Tantal oder PFTFE
Max. zulässige Betriebstemperatur
bis 350°C (Optional 500°C)
Max. zulässige Betriebstemperatur
bei PTFE
250°C
Weitere Besonderheiten
Betrieb mit Heiz- und Magnetrührplatte möglich
Vorgesehen für Überkopfrührer
Modular & Kompakt
Mit einem Fassungsvermögen von 250 bis 1000 ml bietet unsere HiClave-F-Serie dennoch ein hohes Einsatzgebiet – mit Temperaturen von 350°C (optional bis 500°C) und Arbeitsdrücke von bis zu 400 bar.
Dank modularer Bauweise lässt sich die Versuchsmenge effizient und schnell an Ihre spezifischen Anforderungen anpassen, dennoch bleibt der Versuchsaufbau unverändert.
Als Werkstoff stehen Edelstahl oder Hastelloy® zur Verfügung, wobei Edelstahl optional mit Tantal beschichtet werden kann.

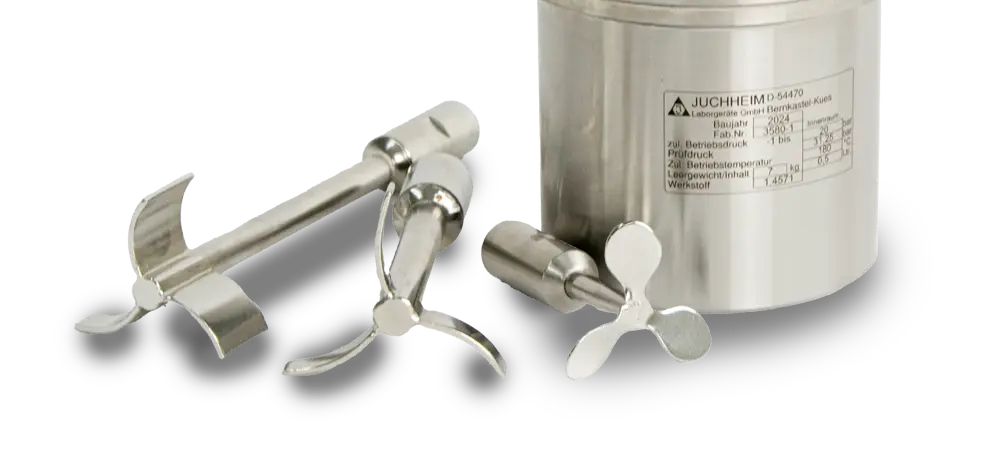

Zahlreiche Rühroptionen

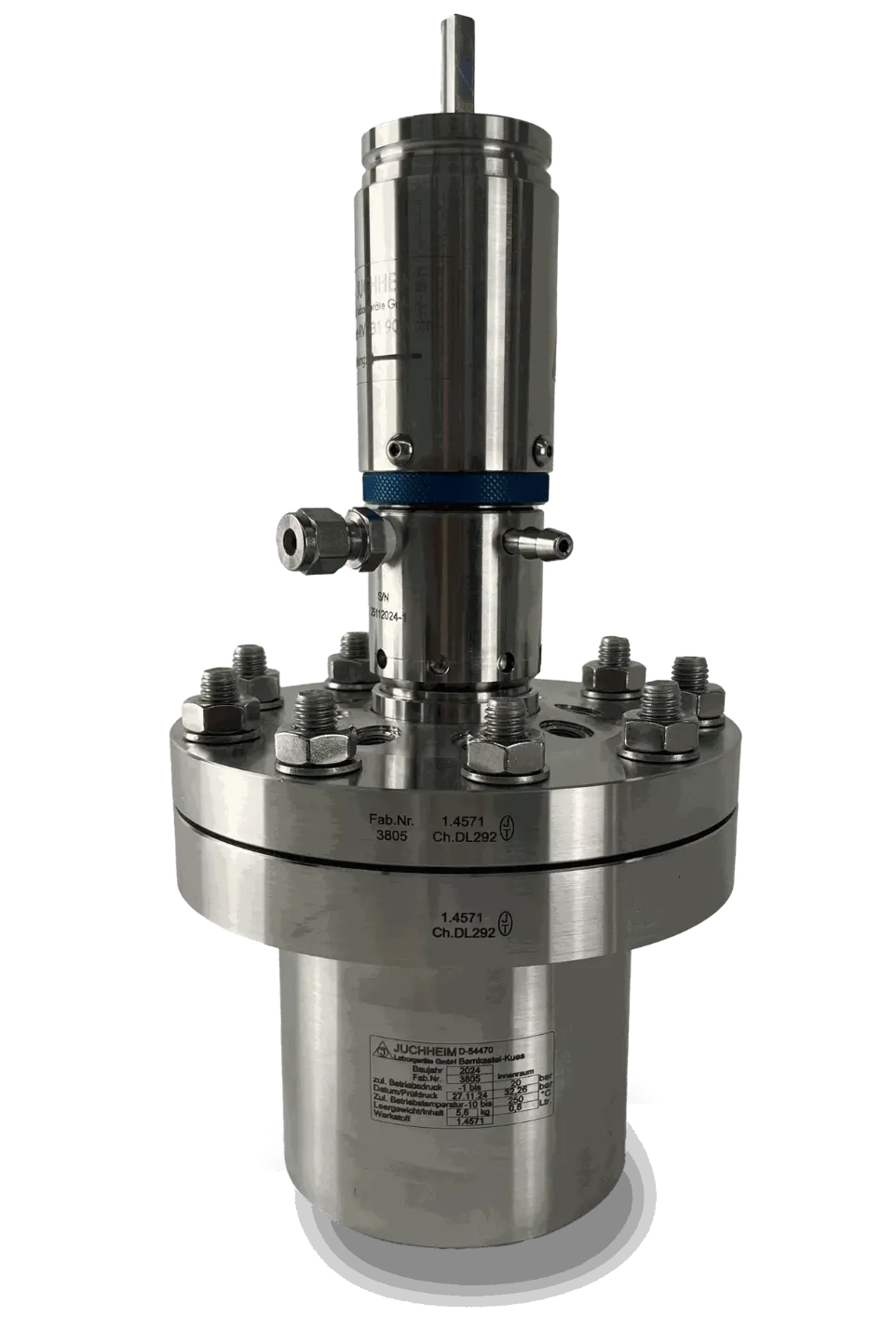

Die HiClave F-Reihe ist für den Einsatz mit magnetisch gekoppelten Überkopfrührern konzipiert. Dafür stehen verschiedene Varianten zur Verfügung, sodass Sie je nach Anwendung die passende Ausführung wählen können.
Zur Auswahl steht eine große Auswahl an Rührern: Propellerrührer, Ankerrührer, Wendelrührer, Impellerrührer oder Blattrührer, wahlweise aus PTFE, Edelstahl oder Hastelloy®. Alternative Rührgeometrien sind auf Anfrage erhältlich.
Anschlussmöglichkeiten
Um der zentriert angeordneten Rührdurchführung können bis zu 8 Anschlüsse angebracht werden. Dabei gehörten ein Anschluss für einen Manometer und Überdrucksicherung zur Basisausstattung und sind Bestandteil des Lieferumfangs.
Zur präzisen Prozesstemperaturmessung kann das System wahlweise mit einem PT100-Temperatursensor oder einem Thermoelement ausgestattet werden. Zahlreiche Ergänzungen nach Ihren Anforderungen sind möglich.
Variable Behältergrößen
Die Behälter sind in den Größen von 250 ml bis zu 1000 ml erhältlich. Insbesondere für Scale-Up-Anwendungen sind diese Behältergrößen bei Verwendung in Miniplant-Anlagen hervorragend geeignet.
Sie eignen sich für den Einsatz bei Temperaturen bis maximal 350°C und einem Druck von bis zu 400 bar. Optional kann die Temperaturbereich auf bis zu 500°C angehoben werden.
Inerte Oberflächen
PTFE-Einsätze bieten starken Korrosionsschutz, sind chemisch beständig und leicht zu reinigen. Optional sind Tantal oder Hastelloy® verfügbar, die noch widerstandsfähiger gegen aggressive Medien und hohe Temperaturen sind. So kann die Materialwahl flexibel an Ihre Anforderungen angepasst werden.
Die PTFE-Einsätze reduzieren die max. Einsatztemperatur auf 250°C.
HiClave F-System
Komplette Systeme mit verschiedenen Optionen sind für die HiClave F-Laborreaktoren verfügbar.Passend zu Ihrer Anwendung und verfügbarem Budget.
Base | Eco | Plus | Pro | |
• Manometer • Berstscheibe • Pt100-Temperatursensor • Nadelventil (Entspannung) | ✓ | ✓ | ✓ | ✓ |
• Magnetrührplatte mit "Heatspreader" | - | ✓ | ✓ | - |
• Komfortable Hubvorrichtung für den Behälter | - | - | ✓ | ✓ |
• Überkopfrührer mit Magnetkupplung • Heizmanschette mit integrierter Kühlung | - | - | - | ✓ |
Zusatz-Optionen • Probeentnahme • Drucksensor • PTFE-Einsätze • Begasungsrührer und andere Rührorgane • Katalysator-Körbchen | (✓) | (✓) | (✓) | (✓) |
Mehr Informationen zu HiClave F?
Diese stehen Ihnen als PDF zum Download bereit.
